Paverskite nuotraukas 3D modeliais su „Autodesk 123D Catch“ [Šiuo metu tik „Windows“]

Skelbimas

Oficialiai vykstant 3D spausdinimo revoliucijai, išlieka problema, kaip iš tikrųjų gauti kažkokį skaitmeninį 3D vaizdą. Galite pradėti nuo nulio, naudodami ką nors panašaus „Google Sketchup“ Kurkite ir sukurkite 3D virtualius pastatus ir objektus naudodami „Google SketchUp“„Google SketchUp“ yra „Google BuildingMaker“ modelio programa, leidžianti grafikos dizaineriams pateikti „Google“ pastatų dizainus, kurie pridedami prie oficialių „Google Earth“ vaizdų. Skaityti daugiau , bet aš meluočiau, jei sakyčiau, kad nesunku sukurti ką nors pagrįstai sudėtingo. Būtų puiku, jei galėtumėte tiesiog nufotografuoti realaus gyvenimo objektą, tada automatiškai stebuklingai paverskite tai 3D modeliu.

magija - sutikti su realybe - „Autodesk 123D Catch“ forma

Įvadas

„123D Catch“ yra tik viena iš nemokamos programinės įrangos iš CAD ir modeliavimo jėgainės „Autodesk“, vis dėlto Vėliau galėsiu pažvelgti į kitas programas, šiandien konkrečiai žiūrėsime tik į „123D Catch“.

Programa pasirenka objekto nuotraukas - kuo daugiau, tuo geriau, kad jie randa identiškus taškus ir supranta kalbą savybes ir sujungia juos visus, kad būtų sukurtas gana tikslus, tikroviškai tekstūruotas, manipuliuojamas 3D objektas.

Darbo pradžia

Norėdami atsisiųsti, turėsite sukurti nemokamą paskyrą „Autodesk“. Tačiau socialinio tinklo mygtukai tai palengvina. Šiuo metu programa yra tik „Windows“, tačiau šiuo metu yra „iPad“ ir žiniatinklio versijos.

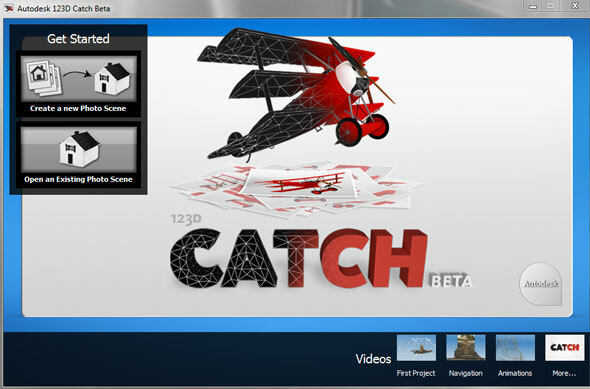

Jei norite išmokti procesą, geriausia naudoti pavyzdinį projektą, pateiktą kartu su „123D Catch“. Atidarykite programą, pasirinkite Nauja nuotraukų scenair pažymėkite visas nuotraukas Programos failai / Autodesk / 123D Catch / sample_project / katalogą.

Spustelėkite Apskaičiuokite sceną pradėti magiją. Pirmą kartą iššokantysis paprašys jūsų vardo ir el. Pašto adreso; tačiau informacinis biuletenis yra neprivalomas. Tada vaizdai įkeliami į nuotolines debesies paslaugas (nekreipkite dėmesio į tai, kas sako „Photofly“ - tai buvo sena paslauga, kurią „Autodesk“ nusipirko ir pervadino, ir pritaikymas, kuri buvo pamiršta). Galite pasirinkti, kad paslaugų teikimo el. Paštas jums būtų pateiktas, kai jūsų teikimas bus baigtas, arba tiesiog sėdėti ir laukti. Maždaug nuo 20 minučių iki valandos yra realu.

Pastaba: Aš patyriau prieigos prie disko problemas sistemoje „Windows 7“. Vykdydami programą „kaip administratorius“ tai išsprendėte.

Užbaigus 3D sceną, ji bus sukurta ir atidaryta pagrindiniame 3D redaktoriuje.

Naršymas ir redagavimas

Norėdami judėti ir apžiūrėti sceną bei modelį, naudokite 4 mėlynų piktogramų grupę. Pelės ratuką galite naudoti bet kuriuo metu, kad padidintumėte mastelį ir panorėtumėte, tačiau pasukdami turėsite naudoti 3-ą šios grupės piktogramą.

Norėdami neapdorotai iškirpti modelio dalis, naudokite pagrindinius pasirinkimo įrankius ir dešiniuoju pelės mygtuku spustelėkite -> ištrinti. Žinoma, ši programa nėra skirta 3D formato redaktoriui; šios priemonės turėtų būti naudojamos tik norint iškirpti scenos fonus. Norint tiksliau valdyti, reikia 3D modelį eksportuoti į visą modeliavimo programą.

Gerų modelių ir apribojimų patarimai

Pirmajame bandyme gali baigtis neryškiu netvarka ar nieku; arba galite tiesiog gauti pateikimo klaidą. Norėdami to išvengti, galite padaryti keletą dalykų:

• Naudoti fiksuota ekspozicija ir židinio nuotolis - telefonai su fotoaparatais dažnai automatiškai sureguliuoja kiekvieno kadro ekspozicijas. Fotografavimas apniukusią dieną ar kur nors su fiksuotu apšvietimu (pavyzdžiui, studijoje) padės; arba tiesiog naudokite savo fotoaparato ekspozicijos ir fokusavimo užraktą. Norėdami tai padaryti „iPhone“, laikykite nuspaudę židinio tašką - turėtumėte pamatyti tekstą AF / AE užraktas dabar rodomi ekrano apačioje (šį ir daugiau „iPhone“ patarimų galite rasti nemokamai, atsisiųsti „iOS5“ vadovas Išsamus „iOS 11“, skirtas „iPhone“ ir „iPad“, pradedančiųjų vadovasČia yra viskas, ką reikia žinoti norint pradėti naudotis „iOS 11“. Skaityti daugiau ).
• Neatlikite jokių nuotraukų redagavimo ir nekerpkite - tiesiog laikykite fotoaparatą fiksuotoje padėtyje ir suteikite programai geros kokybės, nuoseklius kadrus.
• Norėdami padėti surišti nuotraukas, pridėkite papildomų atskaitos taškų - pavyzdžiui, spalvų kvadratų ant tuščios sienos - arba bet ką, kad padidintumėte scenos sudėtingumą. Jei viskas atrodo taip, bus neįmanoma išsiaiškinti, kurie taškai sutampa.
• Skaidrūs, atspindintys ar pernelyg blizgūs objektai neužfiksuos.
• Jei gaudote žmones ar gyvus gyvūnus, įsitikinkite, kad jie visiškai nejuda coliu!
• Patikrinkite, ar rankinis susiuvimas reikia, naršant nuotraukų naršyklę pagrindinio ekrano apačioje. Jei matote pilkšvus geltonus įspėjamuosius ženklus, galite pabandyti juos rankiniu būdu susiūti į sceną. Manau, kad užuot tai paaiškinęs tekste, šis „Autodesk“ vadovas paaiškina procesą gana gerai.

Perspėkite, kad perskaičiavimas reikš, kad visą projektą reikės perskaičiuoti debesyje. Vis dėlto tikslumui galite perrišti daugiau nei vieną papildomą nuotrauką - uždarykite susiuvimo sąsają ir pasirinkite kitą nuotrauką - jūsų taškai bus išsaugoti.

Taip pat galite paleisti kelias programos kopijas, jei norite dirbti su daugiau nei vienu kartu!

Verdiktas

Jie buvo paimti su mano „iPhone“ gana niūrią dieną. Aš padėjau balionų demono daiktą (?) Ant stalo, kuriame yra pakankamai vietos pasivaikščioti, ir panaudojau medžio bloką kaip papildomą atskaitos tašką.

Aš taip pat pridėjau keletą nenaudotų nuotraukų rankiniu būdu susiuvinėdamas.

Manau, kad rezultatai yra tikrai stulbinantys, ir jei tikrai įdėsite šiek tiek pastangų, galėtumėte gali pagaminti gana tikslų 3D kopijos modelį - „Autodesk“ taip pat siūlo 3D spausdinimo paslaugas jūsų modeliai.

Programa yra visiškai nemokama, todėl kitą kartą pažvelgsiu į kai kurias kitas komplekto programas.

Ką manote apie „123D Catch“? Ar jums daug pasisekė kuriant modelius, ar jums sunku priversti juos teisingai susiūti? Mes norėtume išgirsti jus, jei bandėte su kambariu, o gal su žmogumi!
