Praėjusį kartą aš jums pademonstravau keletą savo „Arduino“ projektų kūrimo būdų kalba kontroliuojama 3 būdai, kaip įtraukti kalbėjimo valdymą į „Arduino“ projektusAš pastaruoju metu tikrai pradedu mylėti savo Arduino; perėjęs pagrindinius vadovėlius ir netgi sukūręs LED kubą, buvau pasirengęs spręsti ką nors daug sudėtingesnio. Laimei, kalbą kontroliuojantis Arduino projektas ... Skaityti daugiau per „SiriProxy“, „OS X“ įmontuoti aiškūs elementai ir kai kurie „Automator“ scenarijai ar net skirta balso atpažinimo aparatūros mikroschema. Palikau jums greitą demonstraciją, kaip man įjungti šviesą, bet nepaaiškinau, kaip tai padariau aparatūros pusėje. Pažvelkime šiandien, kaip galite valdyti didelės galios įrenginius, pavyzdžiui, virdulį ar kai kurias grindų lempas.

Įspėjimas: netvarkingas buitinis elektros energijos tiekimas nėra lengvas dalykas. 9 V baterija gali priversti liežuvį dilgčioti, tačiau 120–240 V gali jį apkepinti ir potencialiai užmušti. Jei numirsite dėl to, aš prisiimu visiškai nulinę atsakomybę. Jei nesutinkate su tuo, nustokite skaityti dabar.

Jei dar nesate naujokas, būtinai peržiūrėkite mūsų pradedančiuosius Arduino gidas Darbo pradžia „Arduino“: vadovas pradedančiajam„Arduino“ yra atvirojo kodo elektronikos prototipų kūrimo platforma, pagrįsta lanksčia, lengvai naudojama aparatine ir programine įranga. Jis skirtas menininkams, dizaineriams, mėgėjams ir visiems, besidomintiems interaktyvių objektų ar aplinkos kūrimu. Skaityti daugiau . Taip pat nesiūlyčiau bandyti valdyti konkrečiai jūsų virdulio (pvz.) Dėl didelės srovės traukos - 1500 W virdulys sunaudos apie 12,5 amperų (priklausomai nuo jūsų šalies įtampos lygio).

Kietojo kūno relės

Relės yra elektra valdomi mechaniniai jungikliai; įjunkite įtampą gaiduko pusėje, o viduje esantis magnetas mechaniškai apvers jungiklį.

Jie būna įvairių dydžių ir vardų, todėl labai svarbu patikrinti bendrą srovę ir įtampą, kurią keisite; Jei bandysite perduoti 240 VAC per relę, kurios vardinė vertė yra tik 5 VDC, tada nutiks blogi dalykai.

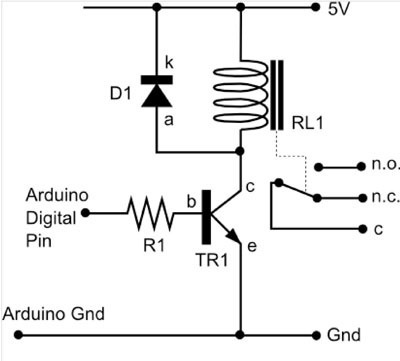

Relės savybės taip pat reiškia, kad jūs negalite tiesiog prijungti jų tiesiai prie „Arduino“ - juos reikia šiek tiek izoliuoti naudojant tranzistorių ir pateikti „atgalinio“ diodą. Relėse yra magnetai, kurie yra indukciniai, todėl sulaiko elektros krūvį. Staiga nukritus krūviui, indukcinė apkrova grįžta atgal į grandinę, iš kurios ji kilo, atvirkštiniu poliškumu; flyback diodas apsaugo grandinę.

Relės gali būti sujungtos kaip paprastai atidarytos, tai reiškia „išjungti, nebent jas įjungiate“; arba paprastai uždarytas, o tai reiškia „įjungta, nebent jūs juos išjungiate“.

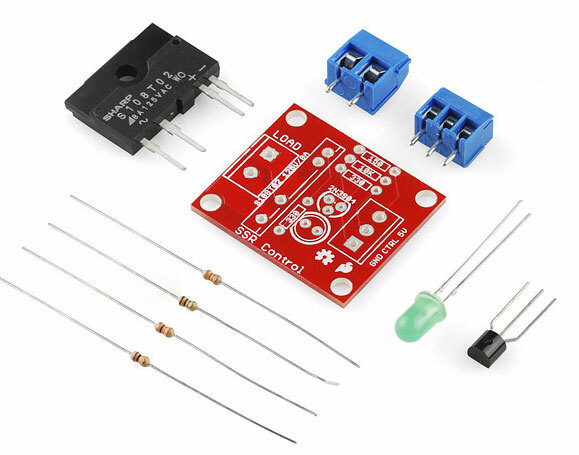

Jei norite eiti šiuo maršrutu, atminkite, kad jis yra pats pavojingiausias, nes ten nebus plikų laidų. Galite įsigyti relės komplektas iš „SparkFun“ už 20 USD; jį sudaro maža plokštė ir visi reikalingi papildomi komponentai, į kuriuos reikia įjungti 240 VAC 8A krovinius.

„PowerSwitch Uodega“

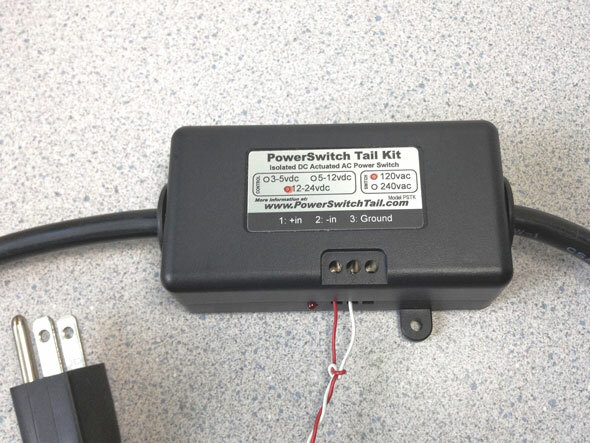

Jei idėja liesti bet kokius tiesioginius laidus jus gąsdina, tačiau vis tiek norite patikimo laidinio požiūrio, tai šie iš anksto pagamintos relės uodegos tikriausiai yra geriausias jūsų pasirinkimas, mažmeninės prekybos kainuojantis maždaug po 25 USD kiekvienai. Juos tiesiog prijunkite prie sieninio lizdo ir įrenginio jungties, tada paleiskite „Arduino“ maitinimo šaltinį ir skaitmeninį IO į šoną.

Jie tinkami naudoti 120 VAC JAV, tačiau JK 240 V ir kitur jie gamina tik a rinkinio formair turėsite pridėti savo kištukus. Vis dėlto būkite atsargūs su rinkiniais, nes klaidos gali reikšti jūsų arduino kepimą ar save, todėl jie nėra 100% saugūs. Jei norite žinoti apie bendrą mintį, turėtumėte ieškoti kito varianto.

Nulaužkite kai kuriuos nuotolinio valdymo lizdus

Šiais laikais galite gauti nuotoliniu būdu valdomą tinklo lizdą nuo 10 USD iki 20 USD. Paprastai jie visi naudoja tiksliai tą patį 433 MHz dažnį, norėdami valdyti daiktus, ir tikriausiai tą patį lustą. Jei esate pasirengęs paaukoti pultelį ar bent padaryti kai kurias skylutes kai kuriems laidams, galite lengvai prijungti jį prie „Arduino“.

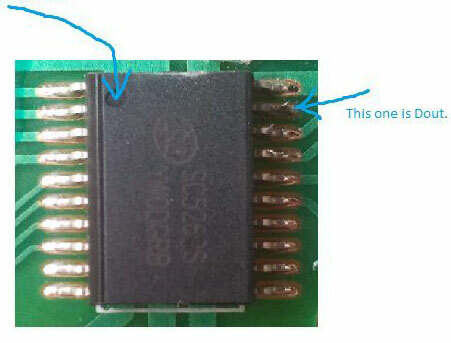

Pirmiausia atidarykite nuotolinio valdymo pultą ir nustatykite naudojamą lustą; šioje schemoje paaiškinamas ieškomas kaištis, jei turite SC5262 lustą („HX2262“ ir „PT2262“ taip pat suderinami su tuo pačiu naudojamu kaiščiu). Prijunkite šį kaištį prie skaitmeninio išvesties „Arduino“ įrenginyje ir naudodamiesi 5 V maitinimo šaltiniu ir įžeminimu, netgi galite apeiti nuotolinio akumuliatoriaus bateriją. (ar tiesiog naudokite pridedamą akumuliatorių, kad ir kas būtų).

Tada norėsite atsisiųsti ir įkelti į savo aplanką „Arduino“ / bibliotekos aplanką „RFSwitch“ biblioteka iš „Google Code“ - tai suteikia prieigą prie kai kurių paprastų įrenginių aktyvavimo funkcijų ir palieka komandų signalų niekingą. Pradėkite kurdami naują kurso pavyzdį:

# įtraukti

RCSwitch mySwitch = RCSwitch ();

Atlikdami sąrankos () funkciją, užfiksuokite ją atitinkamame išvesties kaištyje (šiuo atveju 10):

„mySwitch.enableTransmit“ (10);

Savo pagrindinėje logikoje naudokite:

„mySwitch.switchOff“ (3, 1); „mySwitch.switchOn“ (3, 1);

(kur 3 yra kanalas, o 1 yra įrenginio numeris) prietaisams įjungti ir išjungti. Paprastai yra 4 iš kiekvieno kanalo ir 4 įrenginiai, suteikiantys 16 unikalių adresinių prietaisų, kuriuos galite įjungti ir išjungti.

Geriausia, kaip įsilaužti į šiuos esamus vartojimo produktus, yra tai, kad neliesite jokių aukštos įtampos laidų; lizdo modulyje viskas yra atskirai.

Dabar derink tai su trupučiu „Arduino“ interneto valdymas Kaip nustatyti „Arduino“ tinklo valdymą be eterneto skydoPastarąsias kelias savaites tiesioginės „Technophilia Podcast“ transliacijos metu žiūrovams perdaviau nuotaikos apšvietimą savo studijoje - to rezultatus galite pamatyti ... Skaityti daugiau , ir galėsite bet kurioje pasaulio vietoje įjungti savo prietaisus iš savo mobiliojo telefono. Esu įsitikinęs, kad nenoriu nieko valdyti internetu, bet tik savo. Ar pagaliau gali būti įgyvendintos jūsų svajonės apie Arduino namų automatizavimą? Ar jau pradėjote savo Arduino kelionė dar?
