Mes mėgstame „RetroPie“ projektas „Retro“ žaidimai „Raspberry Pi“: supratimas apie ROM, „RetroPie“, „Recalbox“ ir dar daugiau„Raspberry Pi“ idealiai tinka žaisti klasikinius vaizdo žaidimus. Štai kaip pradėti žaisti su retro žaidimais savo „Raspberry Pi“. Skaityti daugiau čia „MakeUseOf“ ir su „Raspberry Pi 2“ paleidimas Kitas naujas aviečių pi... ir palaiko „Windows 10“ Skaityti daugiau , jis yra dar galingesnis nei bet kada anksčiau - lengvai emuliuoja „Playstation 1“ ir N64 žaidimus.
Norėdami gauti autentišką žaidimų patirtį, norėsite tikrų mygtukų ir arkados spintelės. Daugelio „RetroPie“ spintelių konstrukcijai naudokite mažą „viskas viename“ mini spintelės ekraną arba kabinkite tiesiai prie televizoriaus. Norėčiau kažko, turinčio viso dydžio mygtukus ir didelį ekraną, tačiau nereikia nusipirkti tam skirto monitoriaus tam, kas gali būti naudojama tik retkarčiais.
Taigi šiandienos projektui mes sukūrėme darbastalio dydžio „RetroPie“ spintelę su pašalinimo ekranu - tereikia įsisegti į monitorių vakarėliams ir žaidimų sesijoms ir dar kartą nuimti, kai baigsite. Tai puikus kompromisas tarp autentiško stiliaus ir praktiškumo.
0 žingsnis: jums reikės
Medžiagos
- 1 x Aviečių pi 2
- 1 x 16 GB 10 klasės „Micro SD“ kortelė
- 1 x HDMI laidas
- 1 x 5 V 2A maitinimo šaltinis
- 1 x televizorius / monitorius
- 2 x MDF plokštės lakštai 2′x4 ′ ¼ ”
- ~ 20 x 90 laipsnių skliausteliuose
- ~ 100 x mašinų varžtai ir poveržlės
- Mažas vyris (pasirinktinai)
- 1 x „Sanwa Arcade“ vairasvirtė
- 10 x Arkadiniai mygtukai
- 1 x IPAC 2 USB sąsajos PCB rinkinys
- ~ 50 x Greitas prisijungimas
Įrankiai
- Jigsaw (arba stalo pjūklas)
- Grąžtas
- Veržliaraktis
- USB klaviatūra
Bendros pastatymo išlaidos yra apie 150 USD – 200 USD, bet jūs, žinoma, galite pakartotinai panaudoti savo Pi kitiems projektams.
1 žingsnis: Suplanuokite gaubtą
Galite naudoti šiuos planus arba patys susikurti, tačiau šis korpusas pasižymi puikia ergonomika ir pakanka vietos, kad būtų galima lengvai įstumti ekraną į išorę. Greičiausiai turėsite pritaikyti bendrą dydį, kad jis atitiktų jūsų naudojamą ekraną. Aš pritvirtinu visus elementus prie konsolės korpuso ant dviejų 2x4x4 mm storio MDF plokštės gabalų, su atsarga. 1/4 ″ MDF yra idealus šiai programai, nes jis yra pakankamai storas ir tvirtas, kad palaikytų rankas žaidimų metu, bet pakankamai lengvas, kad vis tiek būtų gabenamas. Kai suplanavau, išmatavau ir nubraižiau įpjovimus ant MDF.
2 žingsnis: supjaustykite gaubtą
Pjaustymui aš vėl panaudojau Jigsaw, kad šį projektą būtų galima atlikti tik naudojant paprastus rankinius įrankius. Tai nepadarys tiesiausių pjūvių, todėl naudokite diskinį ar juostinį pjūklą, jei tokį turite, tačiau jis tikrai veiks. Kai gabalai buvo supjaustyti, aš juos pažymėjau (priekis, viršuje, gale, apačioje, šonuose) ir tada eskizuodavau ten, kur buvo skliausteliuose. Kai laikiklio vietos bus suplanuotos, turėsite gręžti skylutes varžtams. Mašininiais varžtais pritvirtinkite laikiklius su varžto galvute išorėje (estetiniams tikslams) ir veržlėmis iš vidaus. Staklių varžtai puikiai tinka projektui, nes mes naudojame plonesnius MDF (arba medžio) lakštus ir jie bus tokie, kad ateityje juos būtų galima lengvai išardyti. Aš pritvirtinau visus laikiklius prie dviejų šoninių detalių ir išmatavau visų tvirtinimo detalių skylutes, kurios buvo daug lengvesnės, kai jau buvo laikikliai.
3 žingsnis: Nupjaukite mygtukų skyles

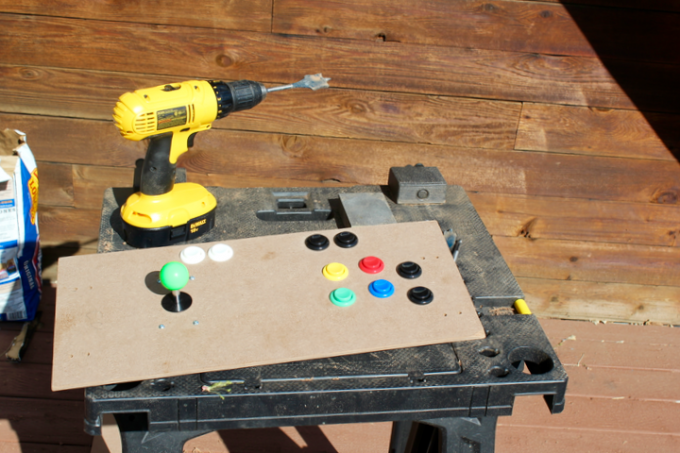

Kitas yra mygtukų ir vairasvirtės skylių išpjaustymas. Paprasčiausias būdas tai padaryti yra naudojant smulkintuvus, kad būtų padarytos didelio skersmens skylės. Vairasvirtei reikia įkišti 3/4 ″ angą ir ją pritvirtinti - 4 varžtus. Nuimkite rutulio viršų ir įstatykite lazdą iš galo, vėl užsukite rutulį ir pritvirtinkite vairasvirtę prie skydelio, naudodamiesi mašinos varžtais. Mygtukams reikia 1-1 / 8 ″ skylių. Nuimkite mikro jungiklį nuo mygtukų galinės dalies, tada nuimkite plastikinę įvorę, įdėkite mygtuką iš viršaus ir prisukite atgal prie įvorės. Dabar visi mygtukai ir vairasvirtės turi būti pritvirtinti prie jūsų lentos.
4 žingsnis: surinkite gaubtą ir valdiklius
Surinkdamas man pasirodė, kad lengviausia visus gabalus, išskyrus tuos, kurie turi valdiklius, pritvirtinti prie vienos iš šoninių plokščių ir tada uždaryti, pridedant paskutinį antrą šoninį skydelį. Tai užtikrins, kad turite kuo daugiau vietos dirbti su atsuktuvu ir reketu, kad priveržtumėte varžtus. Taip pat prie gaubto pridėjau prieigos liuką, kad ateityje būtų lengviau patekti į dėžę. Pastatykite visą gaubtą, tačiau palikite viršutinį skydelį su išjungtais valdikliais, kad būtų lengviau sujungti laidus.
5 žingsnis. Prijunkite valdiklius
Šis žingsnis gali skirtis atsižvelgiant į tai, kiek žaidėjų naudojate savo konsolę ir kiek mygtukų naudojate. Taip pat galite sumažinti sąnaudas tiesiog nusipirkę juostinį kabelį ir lituodami laidus nuo mygtukų / kreiptuko iki GPIO kaiščių. ant RPi. Tačiau tai padidina sąrankos sudėtingumą ir reikiamą laiką, todėl mes nusipirkome IPAC2 USB sąsajos rinkinį. Galite atsikratyti net 6 mygtukų, tačiau sudėtingesniems emuliatoriams rekomenduojame naudoti mažiausiai 10. IPAC2 USB sąsajos rinkinys, į kurį aš įtraukiau medžiagas, yra labai rekomenduojamas dėl kelių priežasčių. Surinkę mygtukus su pridėta instaliacija prie IPAC2, valdiklį iš savo RPi prijunkite / atjunkite per vieną USB jungtį. IPAC2 taip pat suteikia apsaugą nuo jūsų RPI kepimo, jei jūsų valdiklyje kažkas pritrūktų ar sugestų.
Daisy grandinę įžeminkite ir visus teigiamus laidus prijunkite prie mygtukų, paprastai atidarytų (NO), gnybtų. Prijungę valdymo svirtis ir mygtukus prie PCB, pritvirtinkite PCB prie gaubto. Aš panaudojau pridedamus tvirtinimo kronšteinus ir pritvirtinau tiesiai prie gaubto dugno. Įsitikinkite, kad USB kabelis nuo IPAC2 iki RPi yra pasiekiamas ir turi aiškų kelią.
6 veiksmas: atsisiųskite ir sukonfigūruokite „RetroPie“
„RetroPie“ vaizdai yra būdingi RPi modeliui, todėl atsisiųskite atitinkamą savo modelio vaizdą čia. „RetroPie“ atvaizde yra priekinė dalis ir visi emuliatoriai, kurių jums reikia žaidimams paleisti, bet ne ROM. Kairėje esančiame vaizdo įraše aprašoma OSX procedūra; „Windows“ vartotojai turėtų peržiūrėti mūsų ankstesnį straipsnį, kaip tai padaryti rašykite vaizdus į „MicroSD“ kortelę Kaip įdiegti operacinę sistemą „Raspberry Pi“Štai kaip įdiegti operacinę sistemą „Raspberry Pi“ ir kaip klonuoti tobulą sąranką, kad greitai atsigautumėte. Skaityti daugiau .
Įdėkite „MicroSD“ su „RetroPie“ vaizdu į savo RPi. Pradiniam sąrankai įjunkite USB klaviatūrą. Įkelkite RPi ir jis turėtų įkrauti Emuliacijos stotis. Kai būsite paraginti, sukonfigūruokite valdiklį. Atminkite, kad tai neturės įtakos pasažo valdiklių konfigūracijai ir yra skirtas tik naršyti meniu.
Kitas yra valdiklio nustatymas darbui žaidimuose. Tai yra sunkiausia sąrankos dalis, nes kiekvienas mygtukas turi būti pažymėtas, kad būtų galima valdyti programinę įrangą. Negalėjau naudoti automatinės sąrankos programos, nes programa neatpažino mano USB valdiklio. Turėjau redaguoti sąrankos scenarijų naudodamas šią terminalo komandą
sudo nano /home/pi/opt/retropie/configs/all/retroarch.cfgTam jums reikės klaviatūros ir komandinę eilutę naudosite už „Emulation Station“ ribų. Tačiau jūs turite tai padaryti tik vieną kartą ir tai turėtų veikti visi emuliatoriai. Jei kyla problemų dėl šio veiksmo, čia yra geriausias šaltinis norint bet kurį pastatytą valdiklį naudoti; mes taip pat parašėme savo patarimus konfigūruojant valdiklius Naudingi valdiklio konfigūravimo patarimai, skirti „Raspberry Pi Retro“ žaidimų centrui Skaityti daugiau prieš tai.
7 veiksmas: įdėkite ROM į savo RPi
ROM yra daugybė vietų, tačiau atminkite, kad atsisiųsti turėtumėte tik tas ROM kopijas, kurias turite fizinėse žaidimo kopijose. Prijunkite RPi prie maršrutizatoriaus per eterneto kabelį (arba belaidį USB jungtį). Naudokite „Cyberduck“, norėdami nuotoliniu būdu SSH perkelti į savo RPi ir įkelti ROM iš „Mac“ (arba „WinSCP“ tai padaryti iš asmeninio kompiuterio). Įdėkite visus turimus ROM arba turėkite vietos. ROM bus dedami į atitinkamą emuliatoriaus aplanką.
ROM įeina į /RetroPie/roms/SYSTEMNAME Aplankas kur SISTEMOS PAVADINIMAS atitinka sistemą, kuriai skirti ROM. Galima rasti papildomos informacijos čia.
8 žingsnis: mėgaukitės!
Dabar jūs turėtumėte viską nustatyti, naudodami RPi, valdiklius ir programinę įrangą! Prijunkite RPi prie ekrano, valdiklio ir maitinimo šaltinio, jei dar to nepadarėte. Tikimės, kad viskas vyks sklandžiai ir jūs žaisite! Jums nereikėtų spręsti daugiau komandų eilutės nurodymų ir viską kontroliuoti naudojant emuliaciją Stotis, renkantis emuliatorius ir tada paleidžiant įvairius ROM. Šis dalykas yra sprogimas ir puikus bet kurio žaidimo priedas kolekcija. Nuimamo monitoriaus dėka, kai kurį laiką žaidžiu, galiu išstumti monitorių iš šono, prijungti jį prie kompiuterio ir vėl turėti dvigubus ekranus.
Kad jaustumėtės autentiškai, kabinetą mes dažėme juodai. Jei jaučiatės ypač meniškas, galbūt netgi pabandykite pavaizduoti kai kuriuos kosmoso užpuolikus šonuose arba mėgstamus retro simbolius.
Jūsų „RetroPie“ arkada taps hitu kitame vakarėlyje! Praneškite mums, jei turite klausimų komentaruose, ir būtinai parodykite mums, ką sugalvojote.
